Synopsis

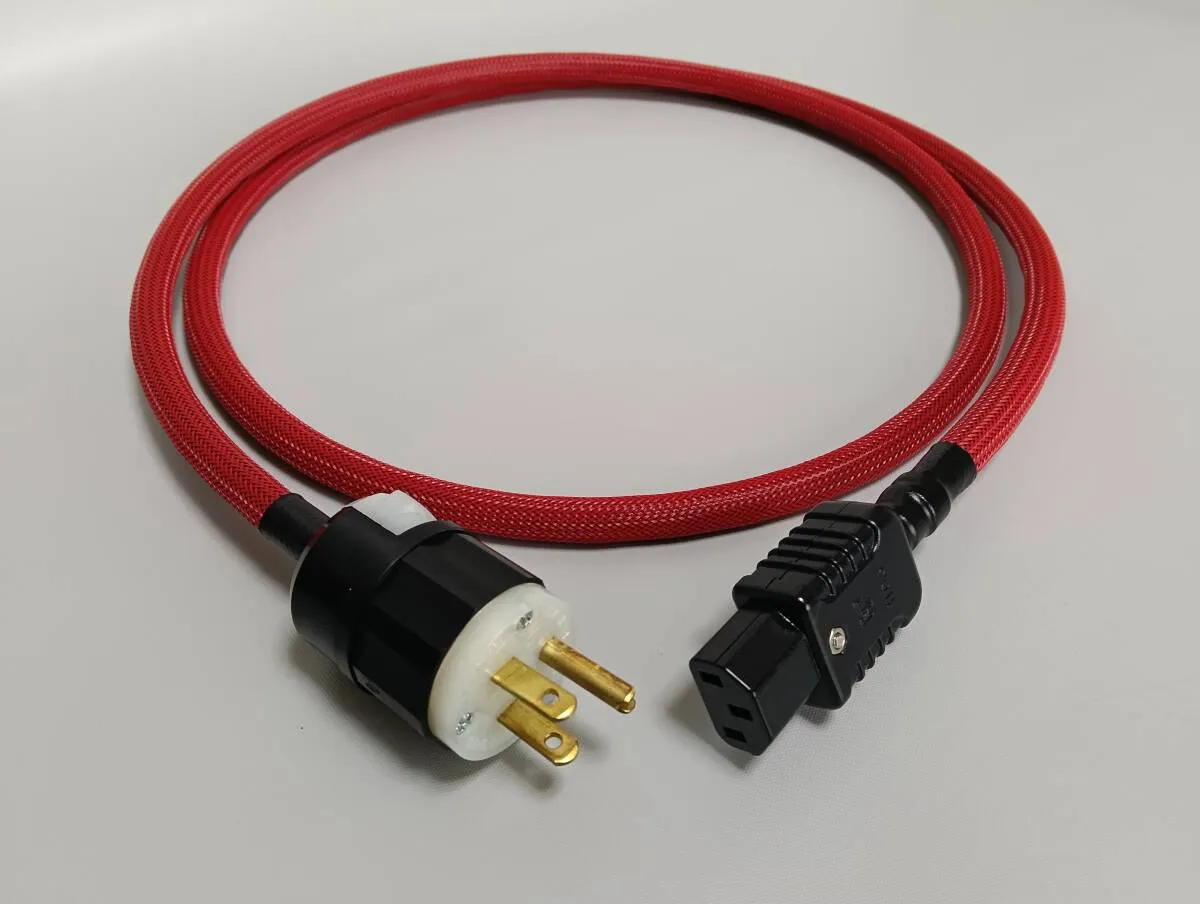

藤倉電線 CVV-S 1.25SQ をベースに製作した遮蔽型シールド電源ケーブルです。
銅箔テープシールドによる外来ノイズ遮蔽構造を備え、電源ラインの電気的安定性と安定した電流供給を重視した構成としています。
接点は非メッキ真鍮、内部は無ハンダ構造とし、異種金属界面やはんだ層による電気的ばらつきを抑えています。
導体は 1.25SQ タフピッチ銅。
電源ケーブルとして十分な導体断面積を持ちながら、取り回しとのバランスを考慮したサイズです。
本ケーブルは 取り回しとバランスを重視した汎用機器向けモデルです。
オーディオ機器、映像機器、PC、楽器、PA機材など IEC C14 インレット機器向け電源ケーブルです。
（標準長 1.7m）
The Anatomy
ベースケーブル：藤倉電線 CVV-S
導体：1.25SQ タフピッチ銅
仕上外径：約 9.9mm
シールド構造：銅箔テープシールド

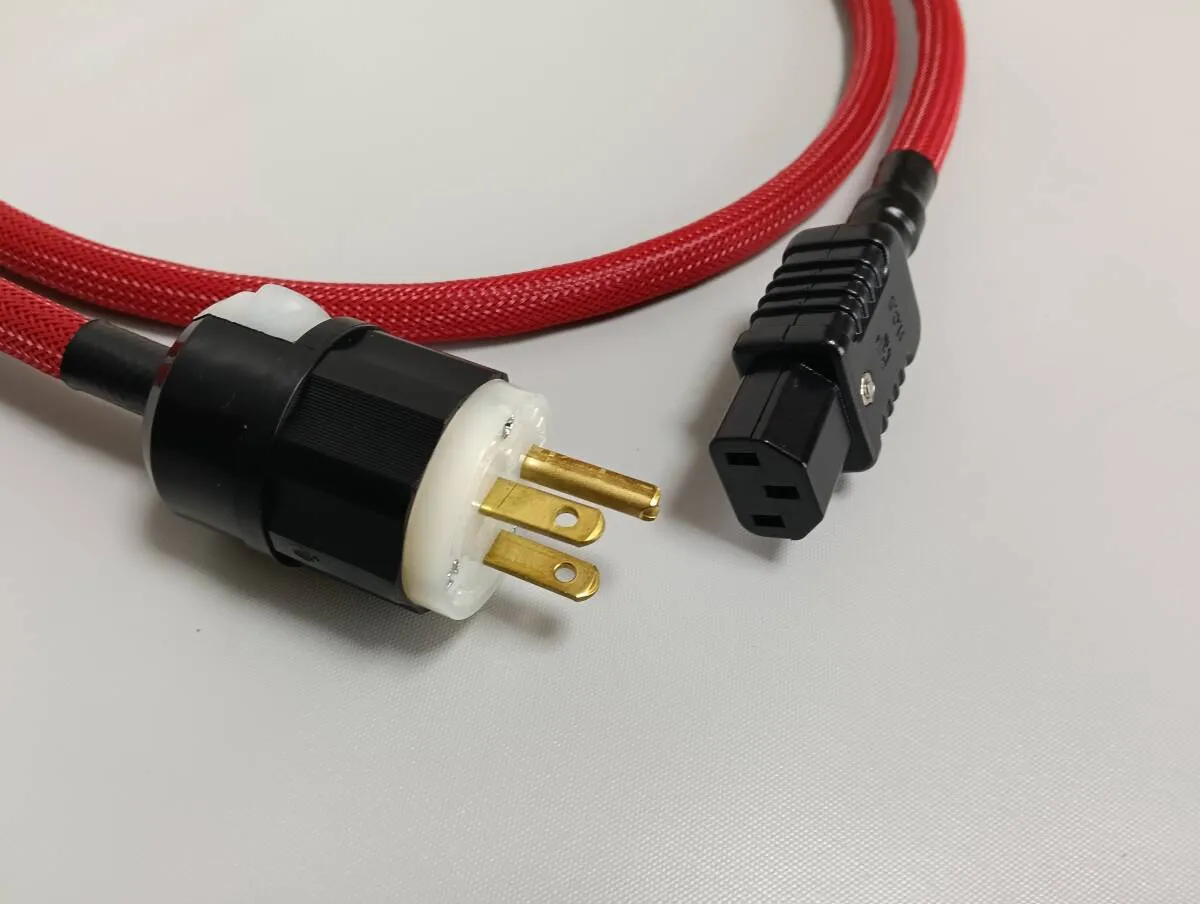

コネクター：
コンセント側
Leviton 5266-C インダストリアルグレードプラグ
（強力圧着構造／印字違いのみでホスピタルグレードと同構造）
機器側
IEC C13（角型）
スリムタイプ
接点構造：
非メッキ接点／無ハンダ構成／圧着端子不使用
外装：
ポリエステル編組メッシュ
標準：レッド
※ブラックへ変更可能
Configurations
・標準長：1.7m
・延長：10cmあたり＋160円（短縮可／価格同一）
外装メッシュ
・赤（標準）
※黒へ無料変更可能
・3P→2P変換アダプタ
パナソニック WH2890P：＋450円
※追加料金は送料に加算いたします。
Dispatch
・レターパックプラス発送（3本程度まで同梱可能）
・他商品との同梱発送可能
（サイズ・重量に応じて最適な方法を選択します）
・海外発送不可
海外在住の方は Buyee、ZenMarket 等の購入代行サービスをご利用ください。
Methodology
本ケーブルは
電源ラインの 安定した電流供給 と 外来ノイズ対策 の両立を重視して構成しています。
CVV-S は本来、制御線や電力用途で使用される 遮蔽型電力ケーブル であり、安定した電流供給を前提とした構造を持っています。
導体には 1.25SQ タフピッチ銅 を採用しています。
仕上外径は 約9.9mm で、電源ケーブルとして十分な導体断面積を持ちながら、取り回しとのバランスを考慮したサイズです。
本ケーブルは 取り回しとバランスを重視した汎用機器向けモデルです。
オーディオ機器、映像機器、PC、PA機材など幅広い機器で安定した電源供給を目的としています。
CVV-S は比較的 素線径の太いより線構造 を採用しており
・導体接触が安定しやすい
・機械的強度が高い
・電流供給時の導通条件が変化しにくい
といった特徴があります。
また 銅箔テープシールドによる連続導体面 を形成しているため、編組シールドと比較してシールド抵抗が低く、高周波電界ノイズに対して安定した遮蔽効果を持ちます。
電源ライン周辺には
・スイッチング電源
・デジタル機器
・無線機器
などから発生する高周波ノイズが存在するため、これらの電界ノイズの侵入を抑制する目的で採用しています。
接点には 非メッキ真鍮 を使用しています。
一般的なメッキ接点と異なり表面金属層を介さないため、接触界面が単純化され、電気的条件が安定しやすい構造となります。
また 無ハンダ構造 とすることで
・はんだ層の導電率差
・熱履歴
・経年変化
といった接点起因の変化要因を排除しています。
CVV-S は肉厚の 銅箔テープシールド を持つ遮蔽型電力ケーブルのため、一般的な電源ケーブルと比較してやや剛性があります。
そのため設置状況によっては 捻れ方向が効きにくい特性があります。
標準状態では アースピン位置を180°回転方向で固定しています。
（壁コンセント：アース下／機器側インレット：アース上となるケースが多いため）
※ご希望があれば回転方向の調整も可能です。
なお CVV-S は遮蔽型電力ケーブルのため比較的しっかりした構造ですが、通常の設置環境では問題なく曲げて使用できます。
外装にはポリエステル編組メッシュを採用しています。
標準仕様は レッドメッシュ で、太径ケーブルと組み合わせることで 視覚的にも映え、高級感と存在感のある仕上がり となっています。
※全品、製作後に通電・絶縁テストを済ませて発送いたします。
自作電源ケーブル（PSE非適合）の特性をご理解の上、安全にご使用ください。
本製品の使用に起因する機器の故障・事故・損害については、当方では責任を負いかねますのでご了承ください。
