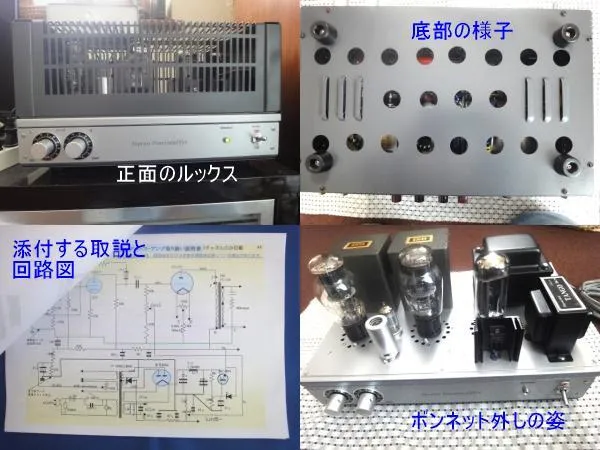

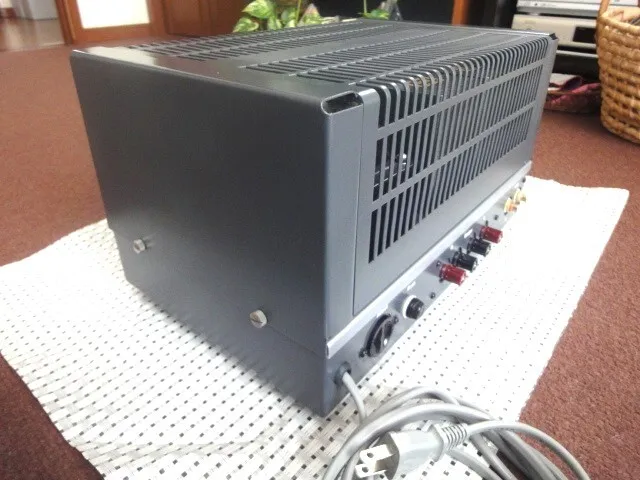

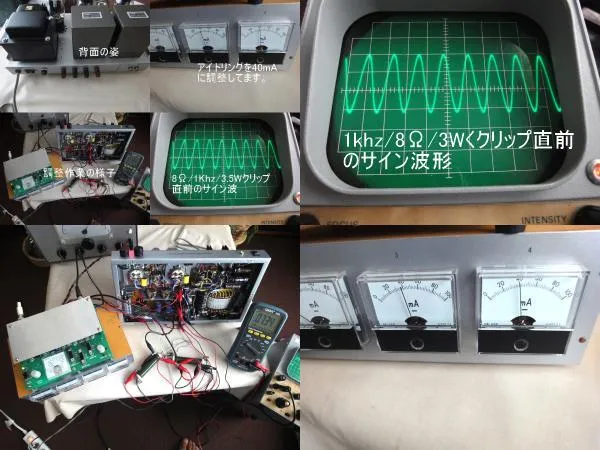

■Introduction! ※澄み切った秋の空を彷彿とさせる高域と、艶やかな中域且つ、小音量でも伸びのある低域を真空管 アンプで音を楽しみたいと思う方におすすめいたします。 ※直熱管の弱点ハムレベルの高さを独自の回路構成で克服し且つ、これが直熱管3Wのアンプとは微塵も感じ させない広帯域ダンピングの効いた大音響をご堪能下さい。 (当方の機器はCDP/SonyXA-60ESA/スピーカ/ウーハーJBL2236H/スコーカとツィターは コーラル/3W AYネットワークも自作10畳程の洋間での再生です) ※なかなか古典管2A3を「まともな」動作物が少ない現在ですが、本機は音色は勿論、電気機器として の安全性も十分配慮して作り込んでありますから、ご安心してお使い頂けます。 ※、当方は本機2A3シングルだけでも、、過去10台以上製作して参りましたが、これを以って最終機となります。 ※事前ご案内として、本品は即決価格を設定且つ、又非公表でありますが、最低価格を意識しており その設定価格に到達しない場合、失礼ながら入札頂いても、終了前入札取り消しを行いますので お早めにご検討下さいませ。 ※本品は、真空管アンプ愛好者向けの品であり、ご自分で使用しない業者さん転売ヤーさんや日本語の の理解度の少ない方等の入札等頂いでもその都度削除する事があります。 ■本機の特徴と特性について ※本品は長年オーディオ機器製作を続けて来た当方が当年春頃、ネジ1本から吟味して完成させた 2A3シングルオーディオアンプです。 当方は真空管アンプに限らず、半導体OPアンプやスピーカの製作等あらゆる機器を製作しております。 ※手持ちの測定器を使用して各種特性の測定も行った完成品です。 詳細は、powerpointで作った「取説」ニ明記してあり、それには回路図も付けておきました。 ※Highgainの作りでレベル調整VR付きすから、原則プリアンプは不要でありCDは勿論、フォノEQの出力を Inputすれば、直接LP再生も出来ます。 ※初段は12AX7自己バイアスハイゲイン動作し12AU7に拠る2段目と直結動作にドライブ電圧を初段2AX7 にPK帰還を施し、歪率改善と周波数特性改善を行った後、鈍感2A3を悠々ドライブし2A3{素}の良さを 引き出す為に出力段無帰還動作としています。 この12AX7と12AU7は同系の管に差し替えが出来ます。 ※2A3の差し替えもDC点火故容易ですが、2A3と言っても千差万別ですから、他の2A3に差し替えた際は、 アイドリング調整とハムバランス調整をお奨め致します。 ※2A3はDC点火ですが、DCと言っても脈流成分があり、AC点火同然ハムバランスが低雑音により効果を 発揮し又、センターより10Ω抵抗に発生する電圧(0.4V)を計測しアイドリングを固定しています。 (当然、当方に相談頂けば気持ちよく対応致します) ※ピァニッシモ(pp/小音量)でも帯域の広い音域と静けさを確保する為、独自の高圧半導体使用のリップル フィルターと交流理論に基づく2点アースで残留雑音は0,4㎜V以下となり、その辺のメーカ製傍熱管物 を軽く凌駕しております。 ※ピァニッシモ時、ハム音が聞こえたりしたのでは話になりません・・・2A3アンプの出品を見かけますが 残留ノイズの記載が無いものがほ殆どで、あっても1㎜Vとか・・これでは話になりません。 ※ボンネットシャーシ及び底板はラックス風のグレー系塗装、シャーシと前面パネルはシルバー系艶消し 塗装仕上げを全て自分て仕上げております。 ※アンプ製作は誰でも出来る等それは無理ってもんで、例え大学の工学部を出ても出来る事ではなく、 電気電子の基礎学理と職人さんとしての工作技術と、芸術的美意識が揃わなければ人様にお奨めできる 物は出来ないと考えます。 不必要な太線そして、ハトの巣の様な配線で良い物が出来る訳等無いのであり、各々パーツの配置すら に理に叶う物が少ないのが現状でしょう。 ※測定結果 *周波数特性・・・20Hz～30Kz/1dB・・帯域毎Ｅｘｃｅｌでのデシベル変換による数値 *出力特性 1Khz/8Ω/1W時所要入63㎜V/ノンクリップ出力/8Ω/1kHZ/520㎜V/3.2W/THD0,6% (最大出力は方チャネル毎の計測に付き、実働両チャネル時は10%程度低下しますが *ダンピングファクター 2.7・・・この数値は大きければ良いと言うもりではありません。 *残留ノイズ・・・AC0,4㎜V・・・L社のMQ60は0,7㎜と公表していますから、その40%以下の静粛性 この数値が高く概ね0,8㎜以上になると、ピァニッシモ時ハム雑音が耳についてしまいます。 *入出力インピーダンス 入力250KΩ/出力8Ω・・出力Ｉインピーダンスは16Ω等に変更可能です。 *消費電力 AC100V/84W・・・小出力時計測/ヒューズ2A ※これら特性は当方固有の環境と測定器によるデータですから、各々お使いになる環境によって大きく 違いがあり、例えば100V給電方法の違い(単爭or単相3線式/電源Hz他)の要素で動作点等変化します が本機は出力管動作に於いて、余裕を持たせたPd(Plate Dissipation)の設定をしてあるので大丈夫です。 ※これら測定値はあくまでも「参考」であり、本機の幾ら良い特性であっても入口の機器や出口のスピーカ 又部屋の環境等等によって音色は大きく変化します。 ※アンプ出力表示の考査について *2A3シングルで、誇大な出力値8W等表記のある物もあり、300Bシングルか?と間違える程ですが 2A3シングルでは管自体の動作を老舗RCA規格内3W程度とするのか、安全圏と言えます。 又、測定手法上歪率も許容値を大きく取れば出力値も大きくなりますが、聴感の良さとは 一致する事ではありません。 *出力電力はあくまでも入力信号に比例したものであり、当方はノンクリップ時且つ、低歪率時の 表示にしております。 表面的出力表示で良し悪しを決めるのはお間違いと断言致します。 ■本機の使用部品について *電源トランス ・・・ノグチPM^190×1個 *出力トランス・・・ISO(タンゴ)FC^12S×2個 *チューくコイル・・・タンゴ3H^250×1個 *真空管類 CEI2A3×2 松下12AX7×1 松下12AU7×1 使用管は同類の物に変更する場合があります。 又、出力管を手持ちの2A3に替えたいとか、ご希望があれば対応出来ます。 *半導体類 リップルフィルタ耐高圧トランジスタ始め整流用ダイオード類 *機構部品等・・・全て良質な物を使用。 *シャーシボンネットのサイズW360/H200/D220 シャーシはシルバー系/ボンネットは黒艶消し塗装を施し経年変化の少ない綺麗 な仕上げを行っており各端子等にはレタリング銘板を貼ってあります。 *重量 約11.2Kg ■お取引のご注意点について。 ※本品は完成品で、真空管及びトランス類を除き取引ナビ有効期間の動作保証を致します。 それ以後のご相談は携帯SMS連絡を頂けば原則対応致します。 詳細は添付の「取説」に明記してあります。 ※本機は固体としては良いヒアリング特性を示しておりますが、入り口と出口の接続機器によっては 本来の特性を発揮できない場合もあり得ます。 そんな場合は関連機器の点検接続等等も行って下さい。 ※本品は、真空管アンプで音を聴きたい方向けですから、自分で使う考えの無い業者さん等 は基本的にご遠慮願います。 ※スタート価格は真空管アンプを純粋に使いたい方向けに設定しており、解体屋さんや転売ヤーさん が旨味を感じる価格ではありません。 (トランス類だけでも50.000円以上します) ※お届け完了後の使用結果は当方として関与致しませんので、自己責任でお使い下さい。 但し、技術的知見についての相談には応じます。 ※本品に何か不明点や確認したい事がある場合はご遠慮無く質問を下さい。。 ※お決まりですが、NC,NRのお取引で願います。 ※評価の好ましくない方過度に神経質でクレームをつけたがるような方はご遠慮下さい。 ※評価等問題(数よりその中身)のある方が入札されても削除する事があります。 ※他に使用目的が発生したりして、入札があっても出品途中でも取り消しをする事があります。 ※新規の方は質問覧から出品ページ全体理解した旨一筆いれて下さい・・無い時は躊躇なく削除致します。 ※過去に問題の有った方はお取引をご遠慮願います。 ※かんたん決済のみで且つ、ご入金確認後迅速発送致します。 ※受け取り連絡は迅速に願います・・迅速に受け取り連絡出来ない方はご遠慮下さい。 ※過去お届けした機器をお使いの方で何か不都合な事でもあれば、質問覧よりお問い合わせ下さい ■お届け方法等について ※発送は緩衝材を用いて配送途中の破損等発生しない様配慮した配送を心掛けております。 ※本品はヤマト便宅急便着払いでお送り致します。 ※落札者さまの地域を確認し、ヤマト一覧表に沿って送料をご案内致します。 ※その他メニュー又、匿名配送等は対応いたし兼ねます。 ■その他について ※当方は、永年アンプ等機器を製作し続けており、数多くの台数を出品させて頂いております。 ※本品は当ヤフオク限定出品であり、他のページ等に貼られたような物は正式な物ではありませんから くれぐれもご注意下さい。 過去当方の6RA8PP等同様の事象がみられ、本ページの様に一定のレベル以上の記載等のページ は狙われている様です。 ※本品活用について又、オーディオ全般に於いて、何かお尋ね事でもあればご遠慮無くお尋ね下さい。 |
|
