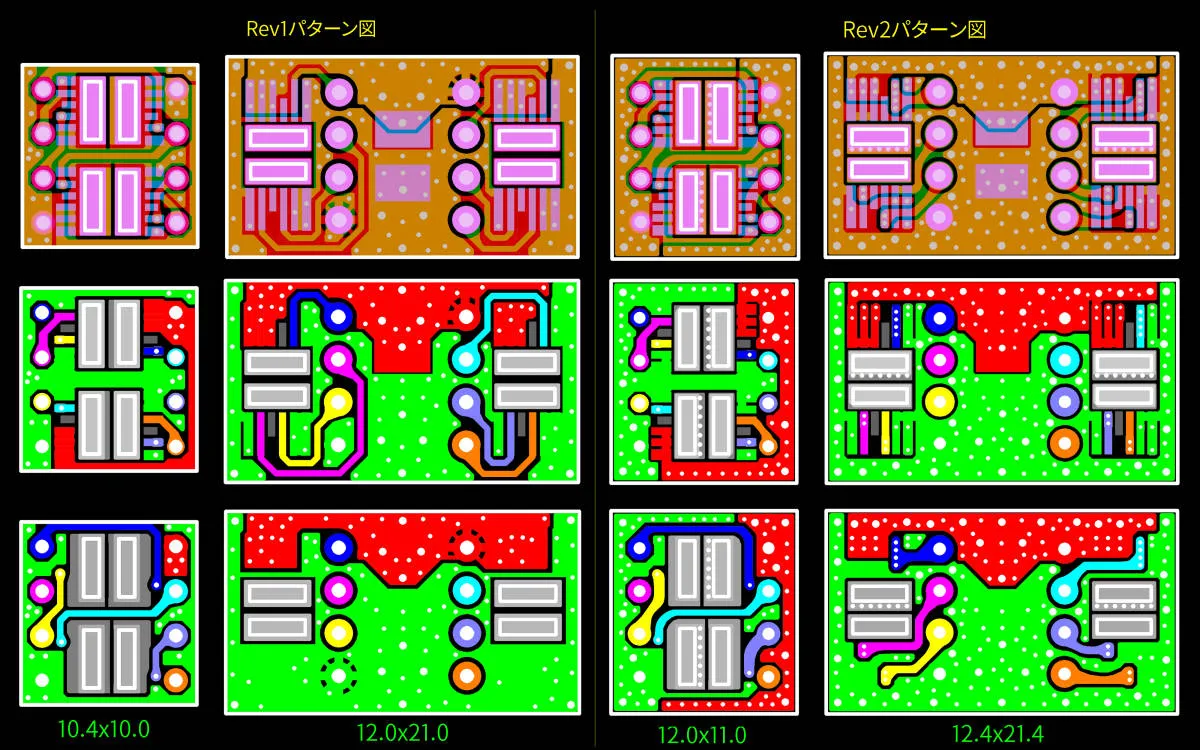

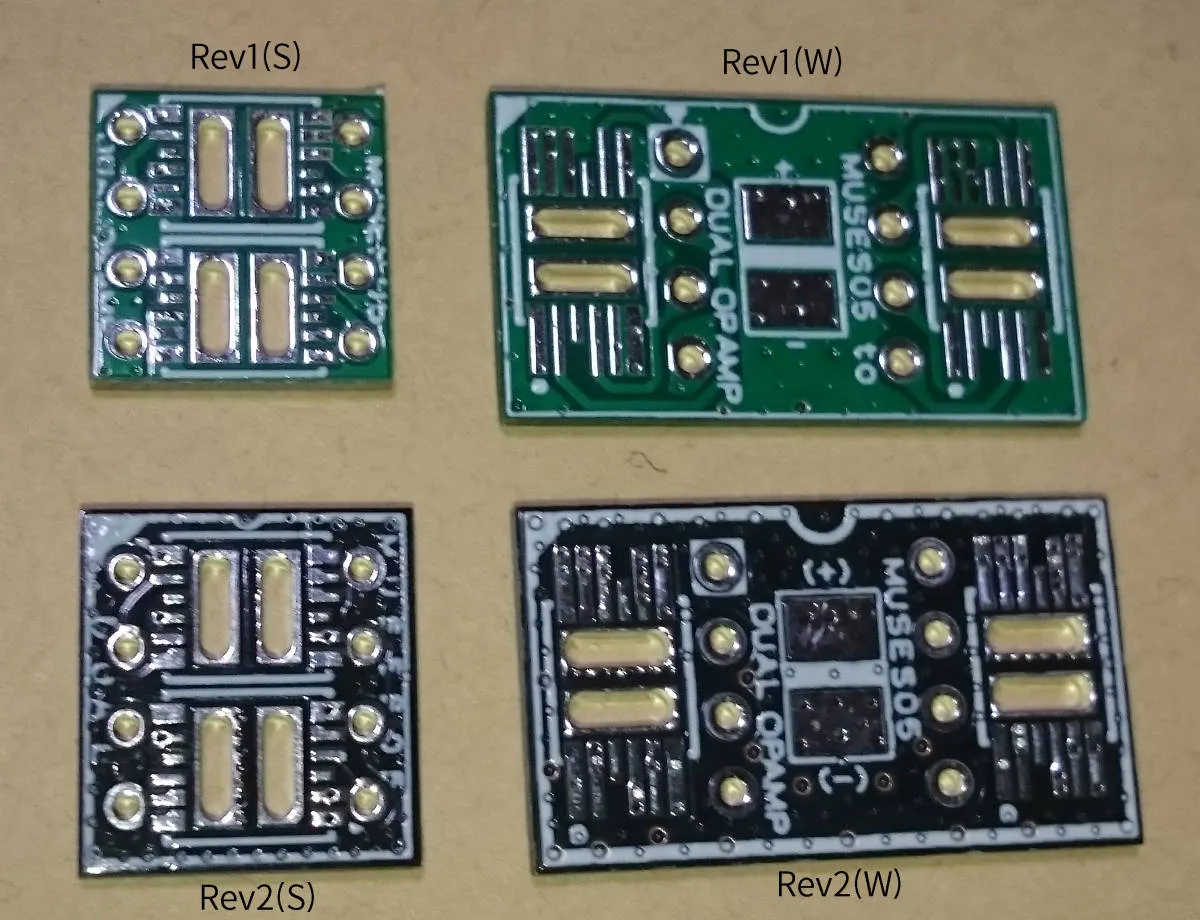

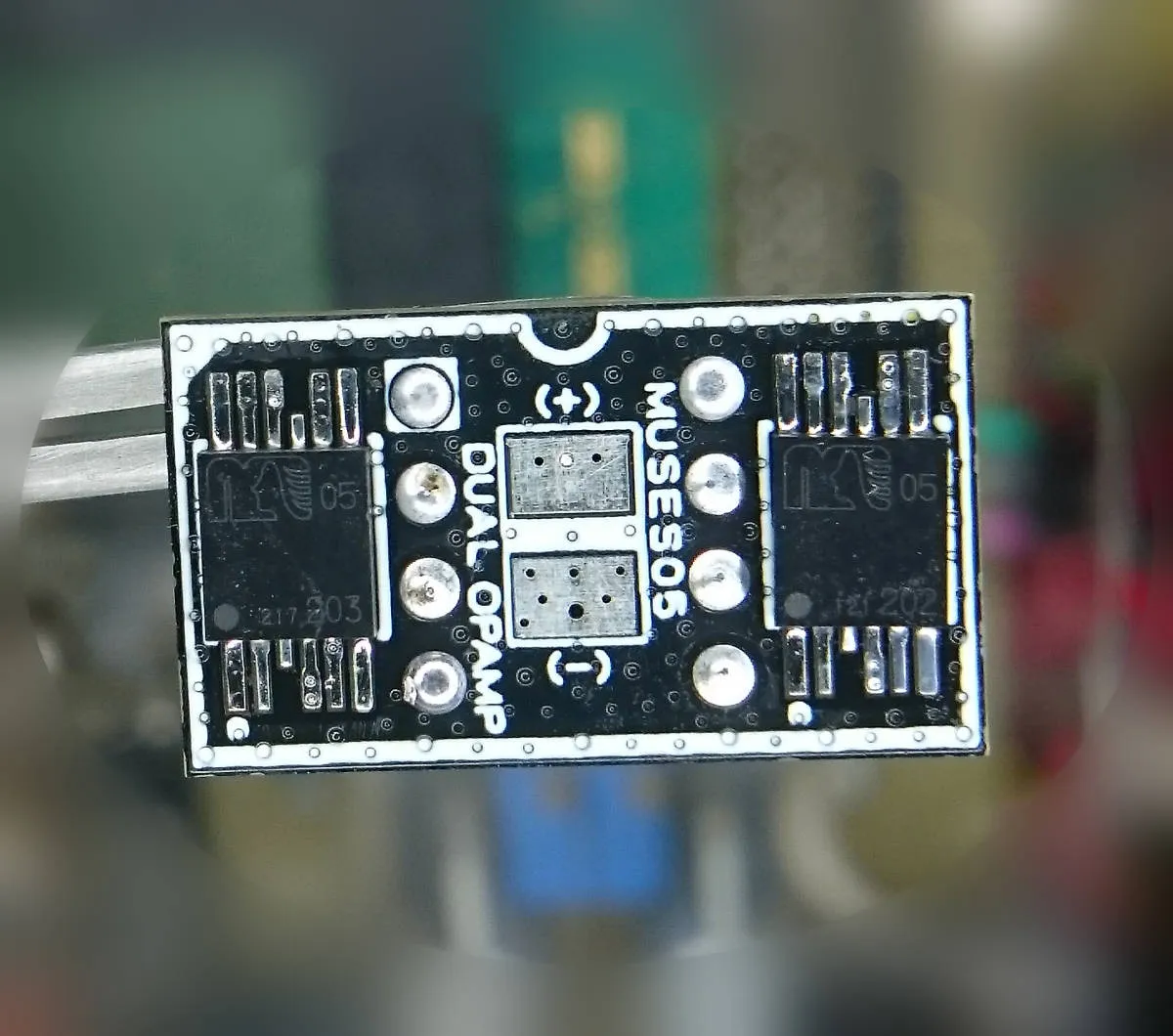

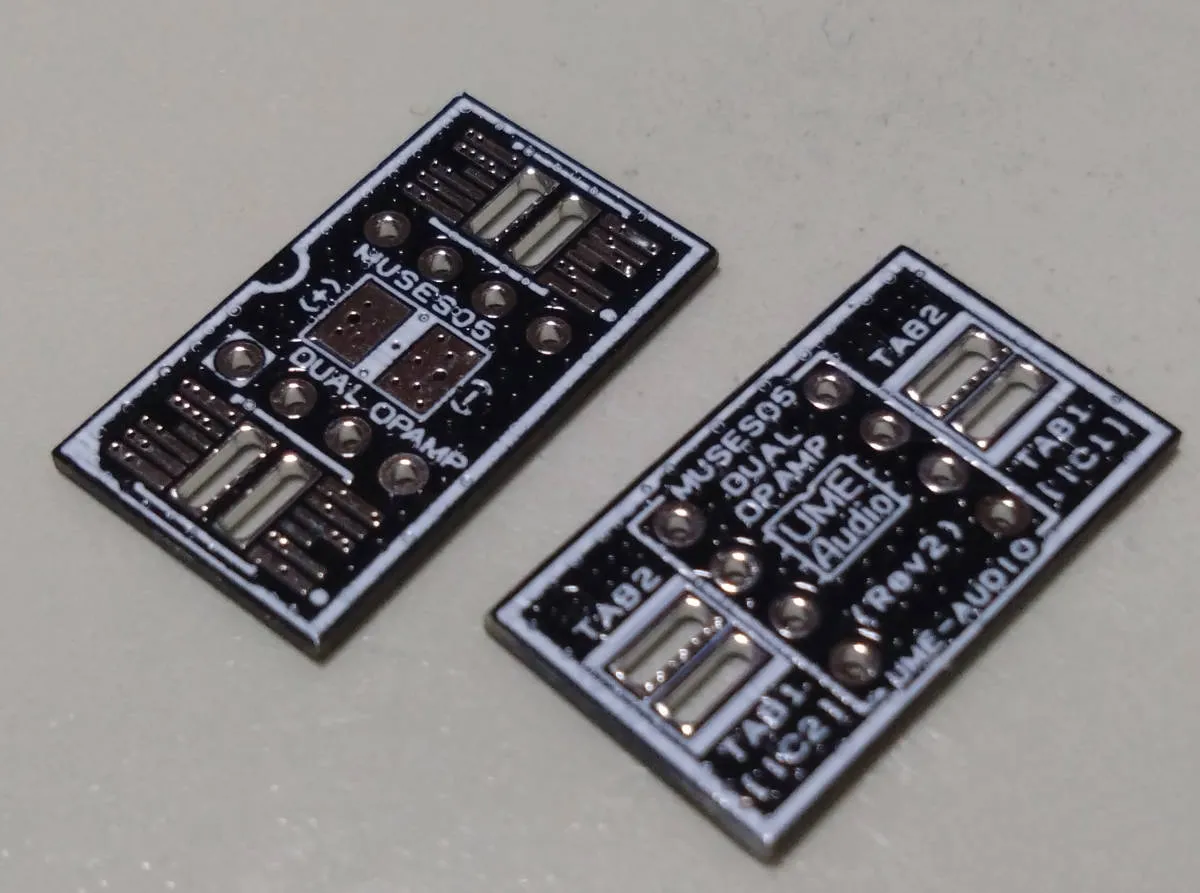

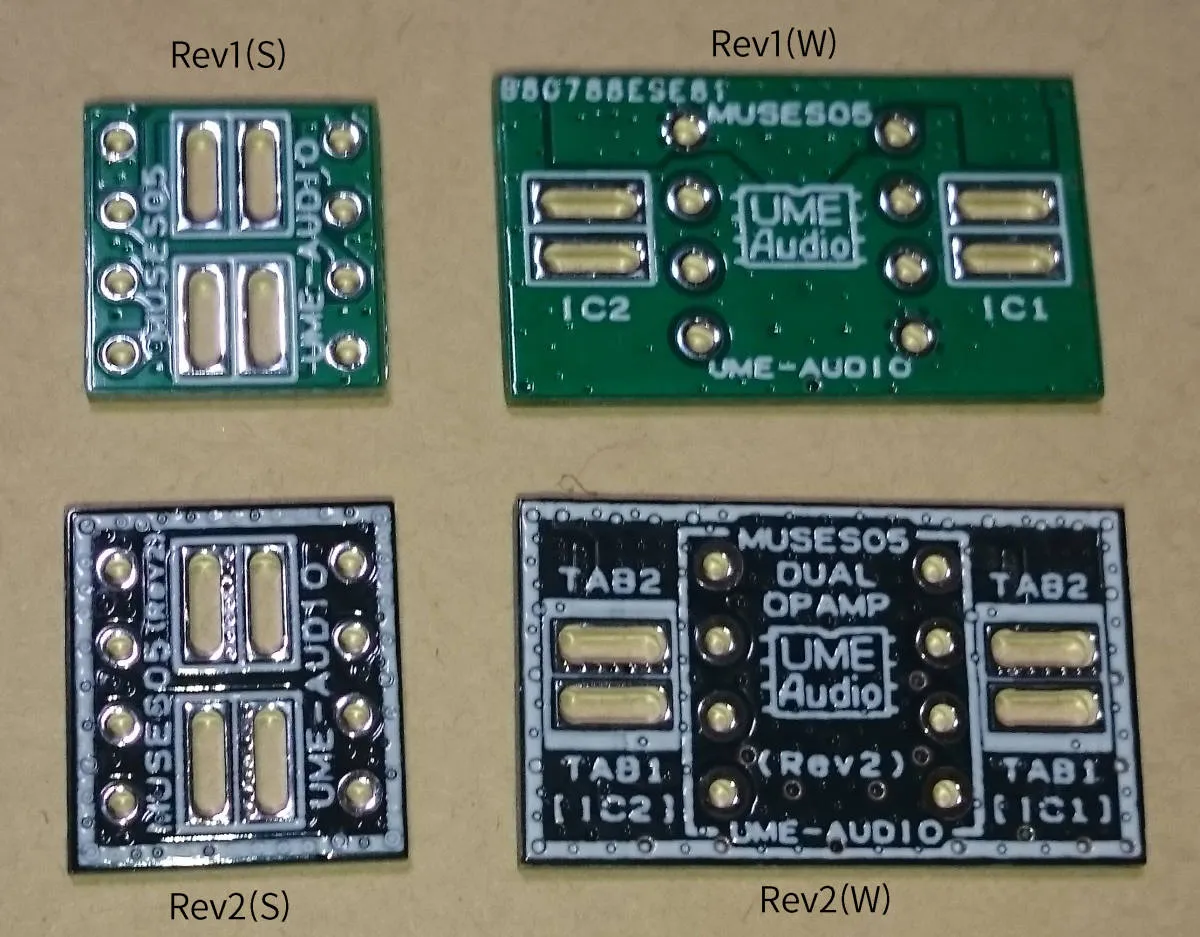

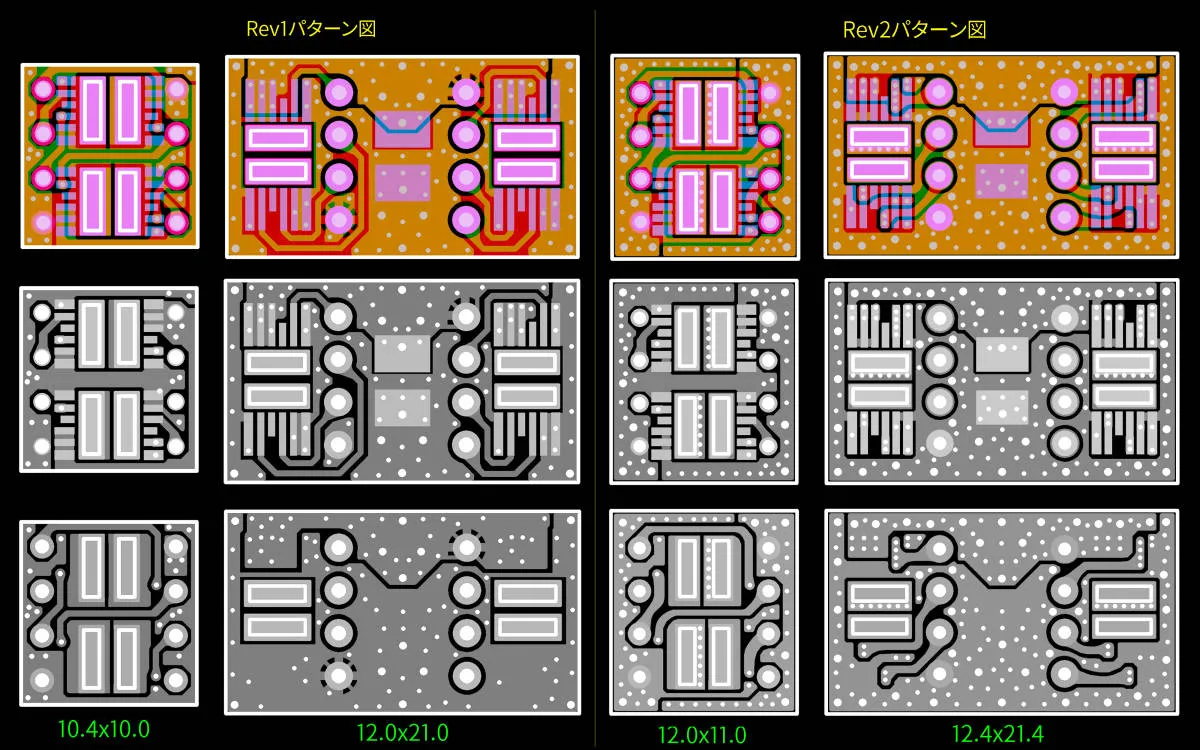

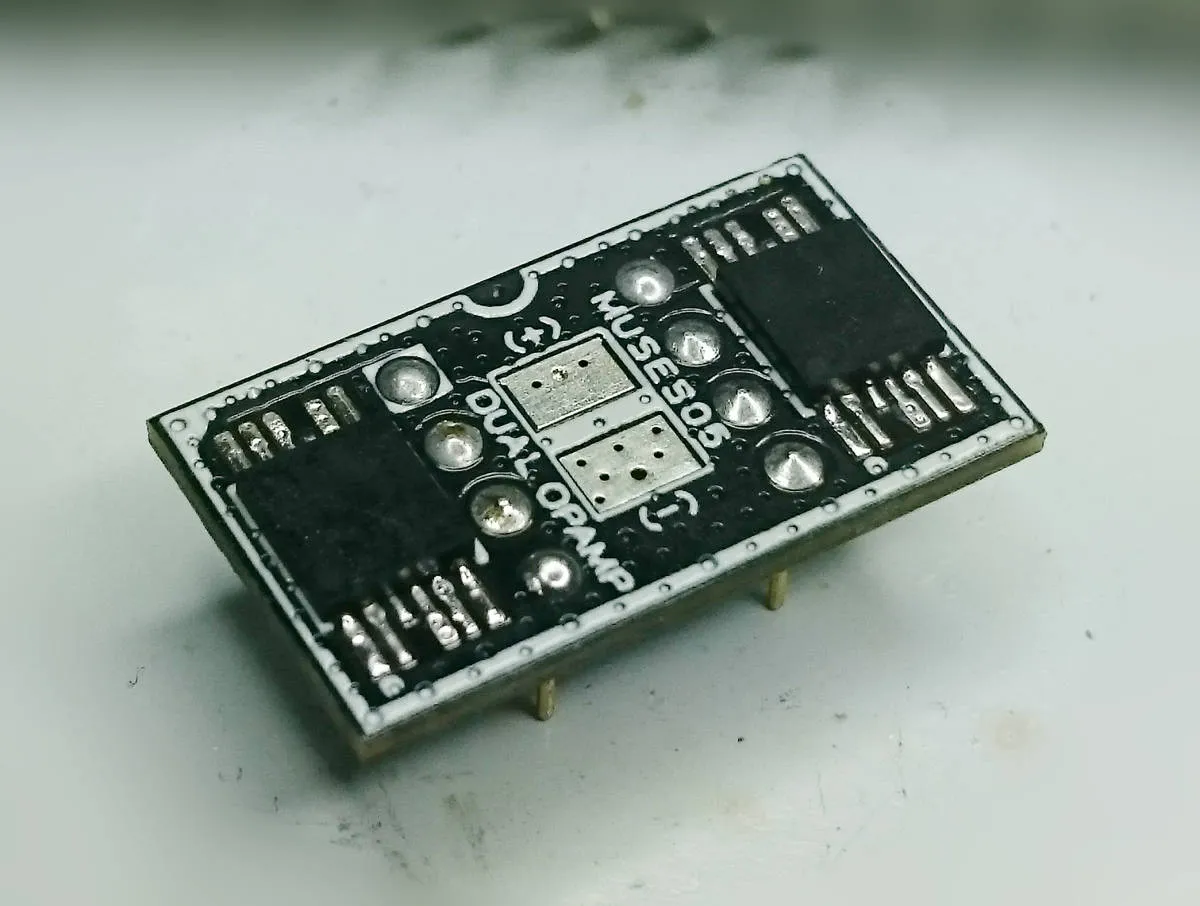

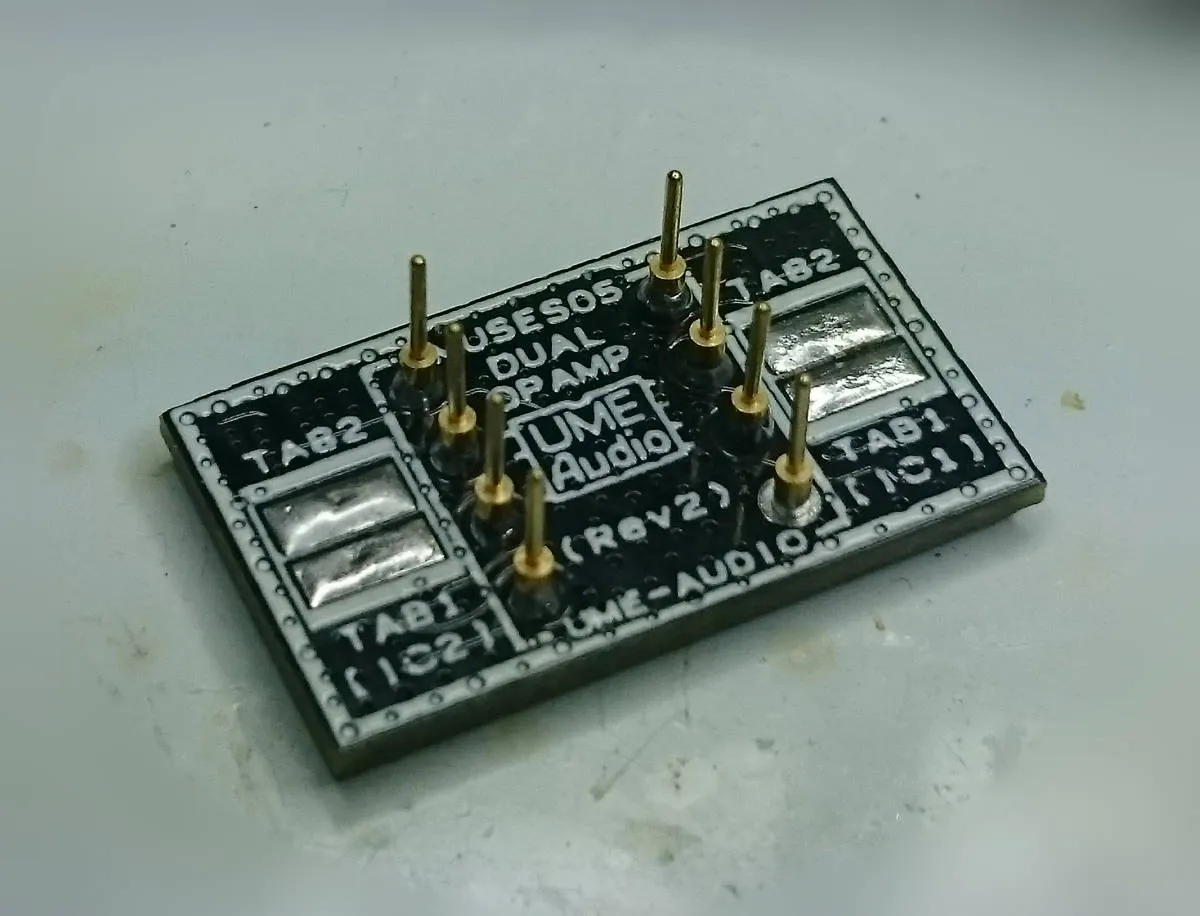

オークション終了の翌営業日中には振り込み手続きを完了出来る方のみ入札をお願いします。 また、到着しましたら24時間以内に受取連絡の操作をして下さい。出来ない方は入札しないで下さい。 MUSES05 放熱特化デュアル化基板×2枚セット（DIP8/横長タイプ Rev2[w]） 入札単位1で2枚組みです。写真には異種複数が写っていますが、お間違えのないようお願いします。 ※実装例の基板写真とパターン図は参考用ですので商品ではありません。 ほぼDIP8サイズの横２倍(D=12.4mm×W=21.4mm×t=1.0mm)で作った変換基板で前リビジョンから僅かに外形サイズが大きくなっています。Rev2では基板箔厚を2倍にして、更にサーマルパッドにビアを追加しました。ベタにも執拗に病的な数のビアを打ってあります。聴感上やオシロの波形を見る限り有意差は出ていませんが理屈としては改善しているはずです。 基板外形が干渉する場合は上下左右0.3mmずつ（シルクの枠まで）削る事が出来ますので断面に銅箔が出ない範囲で加工して下さい。銅箔が出てしまったらソルダレジスト補修液などで絶縁補修しておくと良いかと思います。 DIPシングル化したものをさらにDIPシングル×２→DIPデュアルにするよりも配線長が短く出来ています。 MUSES05をデュアル化する基板は放熱タブを表裏のランドにビアで接続し、裏面に露出させて排熱を重視した設計になっています。基板の余白は出来る限り+Vベタと-Vベタにしてビアを沢山打ってありますので熱対策に全振りした設計です。 定格電圧いっぱいの電源供給をして出力電流を沢山とるような条件ではかなり発熱がありますが、DIP8のサイズ(10.16x10.16)では限られた面積から放熱できる熱量には限界があります。この横２倍サイズが実装可能な環境では排熱対策に圧倒的に有利となります。 必要に応じて裏面の放熱タブを絶縁してから（タブ同士のショート厳禁）銅板の貼り付けやICパッケージ上面にヒートシンク貼り付けなど放熱対策を追加してみてください。AD8397やLME49880やLT6018のように排熱専用の変換基板を使用して放熱パッドを適切に処理したOPAMPはオフセットの出方や音質面で結構な有意差が出ます。 ※上面には3216, 3225, 4532サイズのチップコンデンサを実装出来ます。配線長が短く済んでいますからアンプ基板側に適切なパスコンが実装されていれば追加コンデンサは特に無くても良いとは思います。使用する電源やアンプ基板側に実装済みのパスコンによっては蛇足となりますため出品者は実装していません。必要に応じて耐圧に気をつけて実装してください。 10mm×10mm×10mmアルミヒートシンク 誤った接続や過電圧・静電気などで壊れてしまう精密部品であり、使用する回路構成や周辺機器との相性で正常に動作しない事がありますのでその性質上、返品・交換などは一切お受け致しません。ノークレーム・ノーリターンでお願いします。値引きや早期終了などの交渉はお断りします。https://www.amazon.co.jp/gp/product/B095JQH3JM/ 1mm厚銅板 https://www.amazon.co.jp/gp/product/B00AJHJGVS/ ピン足（リードフレーム) https://akizukidenshi.com/catalog/g/g114883/ https://akizukidenshi.com/catalog/g/g114809/ 丸ピンソケット用ピン足 https://bispa.co.jp/2513 https://bispa.co.jp/1960 新リビジョンの基板のみの頒布は考えていなかったのですが、死蔵していても仕方ないので放出いたします。難易度は中級～上級向けですので腕に自信のある方のみお願いします。 オークション終了の翌営業日には振り込み手続きを完了出来る方のみ入札をお願いします。 また、到着しましたらすぐに受取連絡の操作をご協力ください。 最近は定形郵便が到着まで何日もかかるようになってしまったため発送方法はクリックポストのみとさせて頂きます。複数品の落札時に送料の調整が厄介なため送料込みの形式に変更いたしました（複数落札なさっても送料ぶんの軽減はありません） ※あと数枚で本品の出品は終了とする予定です。必要な方はお早めに。 ※尚、本品の転売や実装品の出品などについてはご遠慮頂けますと幸いです。知り合いの方に直接譲るとかは問題ありませんが。 ※10x10サイズのコンパクトタイプは在庫払底のため完売しました。再製造の予定は今のところありません。 出品数以上のご購入を希望の場合は質問にて問い合わせください。 |
|
