チャレンジャー　K94W/K94WG/K96W/K97WG　整備解説書　電気配線図集　96.07（ZMN867780）

　商品詳細

チャレンジャー　K94W/K94WG/K96W/K97WG　整備解説書　電気配線図集、中古本の出品になります。

【内容】

・本書は、チャレンジャーの電気配線図関係の点検・修理等を容易にするため、車両各部の電気配線及びコネクターを立体的に表現した配索図と、配線類を系統別に記載した回路図及び単品部品取付け位置で編集した資料です。

・１９９６年０７月現在の生産車両を基に作成されています。

【発行日】

・１９９６年０７月　発行

【掲載車両】

・Ｅ－Ｋ９６Ｗ

・ＫＤ－Ｋ９４Ｗ

・ＫＤ－Ｋ９４ＷＧ

・ＫＤ－Ｋ９７ＷＧ

【項目】

１.配線図集の見方
・車種構成
・配線図集の構成と内容
・配索図の見方
・回路図の見方
・コネクター、アースの表示
・線色コード
・省略記号

２.配索図
・全体配索図
・エンジンルーム
・トランスミッション

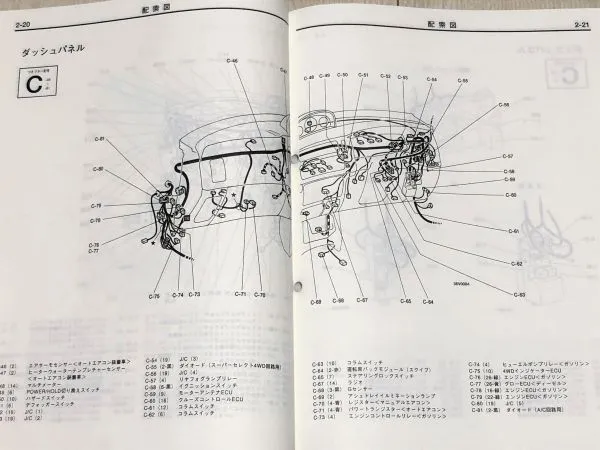

・ダッシュパネル
・フロア、ルーフ、フレーム
・ドア
・テールゲート

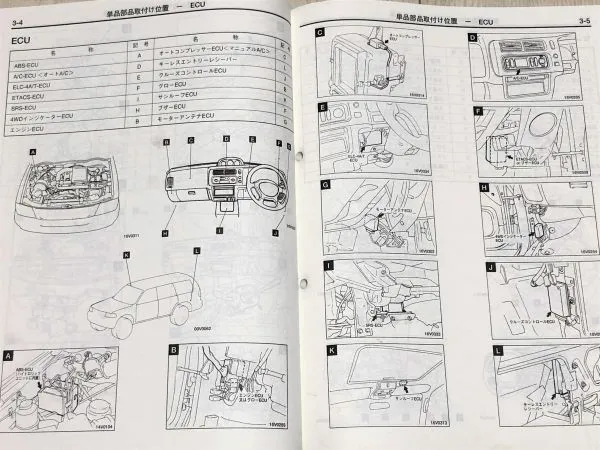

３.単品部品取付け位置
・リレー
・ＥＣＵ
・センサー
・ソレノイドバルブ
・ダイオード
・点検用コネクター、予備コネクター
・ヒュージブルリンク、ヒューズ
・グラウンドケーブル
・アース

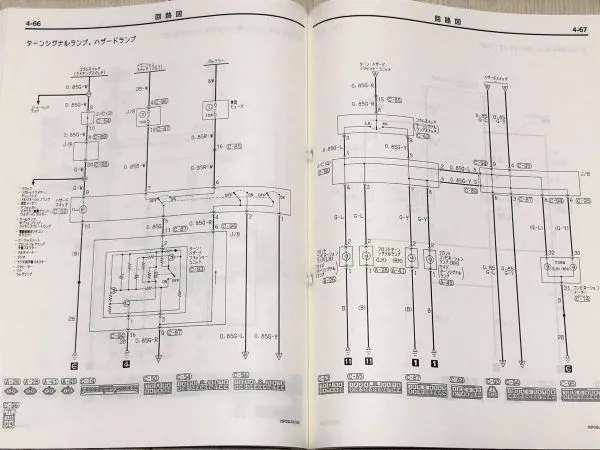

４.回路図

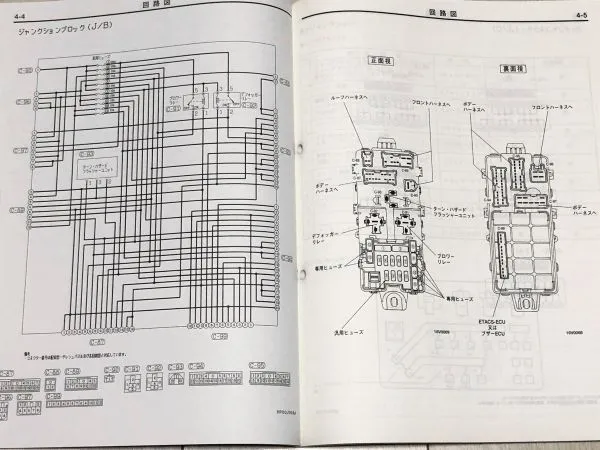

・Ｊ/Ｂ
・Ｊ/Ｃ
・集中ジャンクション
・電源
・起動
・点火
・充電
・グロー

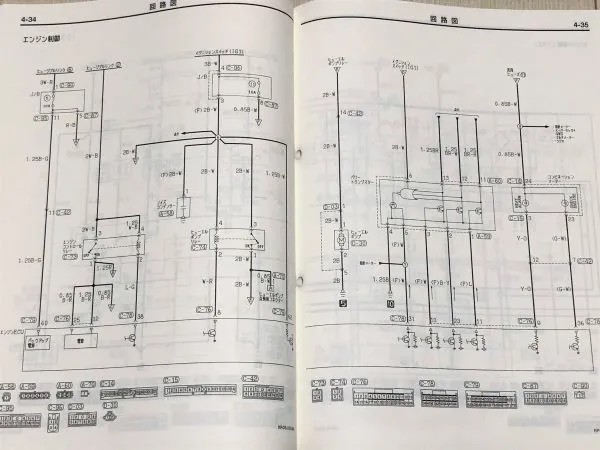

・エンジン制御
・トランスミッション制御
・照明
・信号
・メーター
・ドア開閉制御
・空調
・視界保全
・アクセサリー
・装備品

４.インデックス
・コネクターＮｏ.順
・部品名称順

【状態】

・両表紙に擦れ、傷み、汚れ、剥げ、変色等があります。

・背表紙に汚れ、剥げ、変色等があります。

・ページ内、全体的にややヤケによる変色、その他汚れがあります。（読取り困難な箇所は特にありません）

・天地小口に汚れ、変色等があります。

・現場で使用されていたものになります。経年の劣化・傷み・折れ・ヤケ・汚れ・黄ばみ・色褪・書込み等があることを前提でご検討ください。

・光の加減で傷等を上手く写しきれない場合があります。

・全ページ確認しているわけではありません。状態が気になる方は確認しますのでご質問下さい。
